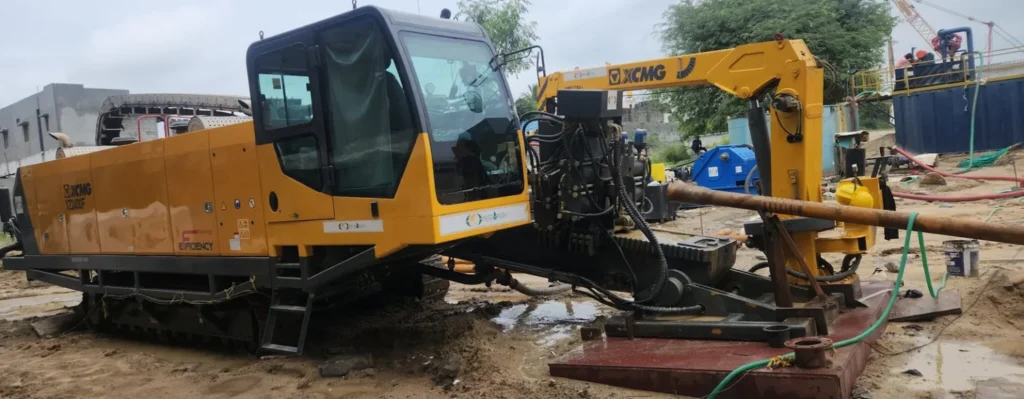

Введение в горизонтально-направленное бурение
Что такое горизонтально-направленное бурение HDD
Горизонтально-направленное бурение HDD — это управляемый процесс создания подземного дугообразного канала, по которому впоследствии протягивается трубопровод или коммуникационная линия. Управление траекторией осуществляется с помощью электронных навигационных систем, позволяющих точно контролировать угол, глубину и направление бурения.
Благодаря этому технология HDD обеспечивает точное соблюдение проектных параметров даже в сложных геологических условиях, включая песчаные, глинистые и смешанные грунты.
Процесс горизонтально-направленного бурения HDD состоит из нескольких последовательных этапов:
1. Пилотное бурение
Сначала выполняется направляемое пилотное отверстие с использованием буровой головки с системой навигации. Оператор контролирует траекторию в реальном времени.
2. Расширение скважины
После завершения пилотного этапа отверстие постепенно расширяется до необходимого диаметра с помощью специальных расширителей.
3. Протаскивание трубопровода
Подготовленный трубопровод, как правило изготовленный из стали с антикоррозийным покрытием, аккуратно протягивается через сформированный тоннель.
Для стабилизации канала применяется буровой раствор на основе воды и бентонита, который снижает трение, укрепляет стенки скважины и предотвращает обрушения.
Области применения горизонтально-направленного бурения HDD
Услуги горизонтально-направленного бурения широко используются в различных отраслях:
прокладка магистральных трубопроводов
строительство коммунальных сетей
прокладка газопроводов и водопроводов
пересечение рек, каналов и водоёмов
горизонтальное бурение под дорогами и автомагистралями
подземные коммуникации в городской среде
проекты в экологически охраняемых зонах
Благодаря универсальности технология HDD подходит как для коротких переходов, так и для протяжённых подземных трасс.
Экологические преимущества технологии HDD
Бестраншейное бурение трубопроводов с применением HDD считается одним из наиболее экологичных методов строительства. В отличие от традиционных траншейных работ, технология практически не нарушает поверхность земли.
Основные экологические преимущества:
минимальное вмешательство в ландшафт
отсутствие масштабных земляных работ
сохранение растительности и почвенного слоя
защита водных экосистем
снижение выбросов и углеродного следа
Используемый бентонит является натуральным и нетоксичным материалом. В редких случаях выхода бурового раствора специалисты оперативно применяют методы локализации и восстановления окружающей среды.
Почему выбирают горизонтально-направленное бурение HDD
Горизонтально-направленное бурение HDD обладает рядом ключевых преимуществ по сравнению с традиционными методами строительства:
Экономическая эффективность
Снижение затрат на восстановление дорог, тротуаров и ландшафта значительно уменьшает общую стоимость проекта.
Высокая точность
Современные навигационные системы обеспечивают точное соблюдение проектной траектории.
Скорость выполнения работ
Проекты реализуются быстрее за счёт отсутствия масштабных раскопок.
Надёжность и долговечность
Использование сварных стальных труб гарантирует долгий срок эксплуатации.
Безопасность
Минимизация рисков для рабочих, транспорта и населения.
Именно поэтому услуги горизонтально-направленного бурения становятся стандартом в инфраструктурном строительстве.
Применение HDD в сложных условиях
Технология HDD особенно эффективна в условиях, где открытые земляные работы невозможны или экономически нецелесообразны:
плотная городская застройка
пересечение транспортных артерий
промышленные зоны
природоохранные территории
участки с ограниченным доступом
Горизонтально-направленное бурение позволяет реализовывать проекты любой сложности без остановки движения и нарушения городской инфраструктуры.
Качество, безопасность и контроль
Каждый проект горизонтально-направленного бурения HDD выполняется с соблюдением строгих стандартов качества и техники безопасности. На всех этапах проводится инженерный контроль, анализ грунтов и мониторинг параметров бурения.
Применяются современные методы управления рисками, что обеспечивает стабильный результат даже в сложных геологических условиях.
Видение и миссия
Видение
Создавать инженерные решения мирового уровня, обеспечивающие устойчивое развитие инфраструктуры и экологическую безопасность.
Миссия
Предоставлять профессиональные услуги горизонтально-направленного бурения, сочетая технологические инновации, инженерную точность и ответственное отношение к окружающей среде.
Процесс горизонтально-направленного бурения (ГНБ) обычно состоит из трех этапов:
Бурение пилотной скважины: управляемая буровая установка заглубляет в грунт буровую колонну; направление движения корректируется с помощью встроенных датчиков для обхода препятствий.
Расширение скважины (римминг): после выхода буровой головки в конечной точке ее демонтируют и заменяют расширителем (инструментом для увеличения диаметра). Расширитель протягивают в обратном направлении, увеличивая диаметр пилотной скважины до размеров прокладываемой трубы.
Протягивание трубы: к расширителю крепят рабочую трубу и затягивают ее в подготовленный расширенный канал.
Главное преимущество метода горизонтально-направленного бурения (ГНБ) — минимальное вмешательство в состояние поверхности. Традиционные методы прокладки (открытый способ) требуют рытья протяженных траншей, что приводит к разрушению дорожного покрытия, элементов благоустройства и природных экосистем. ГНБ позволяет избежать этого благодаря бурению глубоко под данными объектами, обеспечивая более безопасное и экономически выгодное решение для участков, где нарушение поверхности недопустимо.
Средняя протяженность типичной прокладки коммуникаций методом бурения составляет от 600 до 1000 футов, однако при использовании мощного оборудования этот показатель может достигать 9800 футов (3000 метров) в зависимости от характеристик грунта. Глубина бурения определяется конкретным проектом, но, как правило, скважины прокладываются на глубине, достаточной для безопасного обхода существующих коммуникаций или препятствий.
Установки для направленного бурения позволяют прокладывать коммуникации в обход различных препятствий или под ними. К таким препятствиям относятся:
Крупные автомагистрали и дороги с интенсивным движением
Железнодорожные пути
Реки, озера и ручьи
Существующие подземные инженерные сети (например, газопроводы, кабельные каналы)
Экологически уязвимые зоны
Перед началом бурения бригады используют систему оповещения о подземных коммуникациях (One Call) для их обозначения на местности, а также проводят георадарное сканирование для составления карты участка. В процессе бурения оператор использует систему подземного отслеживания (например, электромагнитный навигационный маяк) для контроля точного местоположения, глубины и угла наклона буровой головки, что позволяет обходить непредвиденные препятствия.
Приверженность устойчивому развитию
Устойчивое развитие является неотъемлемой частью каждого проекта HDD. Мы стремимся к снижению воздействия на природу, рациональному использованию ресурсов и внедрению современных экологических стандартов.
Инженерные решения разрабатываются с учётом долгосрочной надёжности и минимального влияния на экосистемы.
Заключение
Горизонтально-направленное бурение HDD — это современное, надёжное и экологически устойчивое решение для строительства подземных коммуникаций. Технология сочетает высокую точность, экономическую эффективность и минимальное воздействие на окружающую среду.
Будь то прокладка трубопровода под рекой, строительство инженерных сетей в городской среде или реализация инфраструктурных проектов повышенной сложности — HDD обеспечивает оптимальный результат и долгосрочную эксплуатационную надёжность.
Выбирая горизонтально-направленное бурение HDD, вы инвестируете в качество, безопасность и будущее инфраструктуры.
